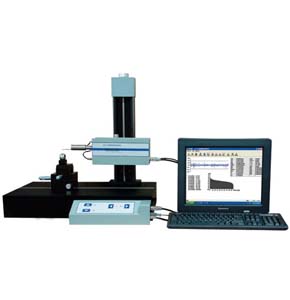

AR300精密粗糙度仪概述

AR300精密粗糙度仪是一种高精度触针式表面粗糙度测量仪器，可对平面，斜面，外圆柱面，内孔表面，深槽表面，圆弧面和球面等各种零件表面的粗糙度进行测试，方便地用于轴承滚道粗糙度的测量，并实现表面粗糙度的多种参数测量。

AR300精密粗糙度仪配有电脑及测量软件，运用的无噪声机械定位装置，可选定被测零件的不同位置，设定各种测量长度进行自动测量，评定段内采样数据达3000个点。所有的测量数据和曲线可在屏幕显示或打印输出，所以在汽车配套行业、机械、模具加工、科研单位、大专校等各大行业中广泛使用。

AR300精密粗糙度仪功能特点

仪器符合标准：

GB/T3505-2000 GB/T6062-2001 GB/T10610-1998

符合国际标准：

ISO5436 ISO11562

仪器驱动箱提供了行程为100、120、150毫米不同规格的高精度直线基准导轨，

传感器沿导轨作直线运动，位移量采用精密光栅位移传感器进行数据采集。

从而建立X坐标测量单位，在Z轴方向采用从10 mm至20mm两种规格差动式电感传感器，

驱动箱可通过水平调节钮作±10度的水平调整，

并可分别通过控制箱的操作键或软件界面进行水平和垂直方向的移动，

对于采样形状可以任意按比例放大，仪器带有电脑及测量软件，

在WINDOWS XP操作系统下的测量软件操作直观方便，功能丰富，精度高，稳定性好，

并方便打印输出和文件保存。

AR300精密粗糙度仪技术参数

测量参数：

RaRzRtRqRSRSmRpRvRmaxDPtLrLnRSk
RΔqΔaλqλaR3tRt1Rt2Rt3Rt4Rt5等，Rmr(Tp)曲线

粗糙度轮廓图形放大倍率：

10，20，50，100，200，500，1000，2000，5000，
10000，20000，50000，100000，200000，500000或自动

粗糙度测量范围：Ra 0.01–10 µm以上

取样长度L：0.08 0.25 0.8 2.5mm

评定长度Ln：1L 2L 3L 4L 5L可任选

仪器评定取样：4000点

分辨率：0.001µm

示值误差：± 5 %

测量重复性：± 3 %

测量工件大高度：300mm

传感器可测：平面、斜面、内孔表面、外圆柱面、深槽表面，圆弧面，球面等各种零件的表面粗糙度

天然金刚石触针：

标准型：高度＜8mm
小孔型
触针半径：2µm
测力：4mN

驱动箱的滑行速度：2mm/sec

驱动箱升降形式：自动升降 Auto

移动速度：0.5 mm/sec

线性区：垂向640 um

台阶和Pt测量范围：100µm

轴向测量范围：60mm

轮廓图形：直接轮廓，滤波轮廓

轮廓图形的X、Y放大比：自动选定

滤波器：ISO 2CR 高斯滤波

小孔测量范围：≥ Ø5 mm

X-Y工作台：

旋转角度：±10˚
摆动范围：±10˚
X-Y移动范围：15 mm

轴承内外圈尺寸：

内圈大外径：280mm
厚度：160mm
外圈小孔径：12mm

打印纸规格：A4纸

操作系统：WinXP

仪器电源：220 VAC ±10% 50Hz

大理石工作台尺寸：640mm×400mm×100mm

仪器毛重：100 Kg

AR300精密粗糙度仪配置

粗糙度仪主机

控制器

驱动装置

支柱及大理石底座

X-Y工作台

V型台

传感器

标准型触针

小孔型触针

粗糙度样板

计算机打印机

使用说明书
